Tubulatura compresoare refulare / aspiratie
Descriere Produs
Tubulatura refulare/aspiratie pentru compresoare
- compresoarele racite cu aer produc o cantitate mare de aer cald datorat sistemului de racire: uleiul folosit la injectie care ajunge la o temperatura de 80 – 90 0C, este racit in radiatorul de ulei combinat cu cel de aer prin intermediul unui ventilator de racire, toata aceasta cantitate de aer cald care creste o data cu marimea compresorului trebuie eliminata din zona compresorului (statia de compresoare);

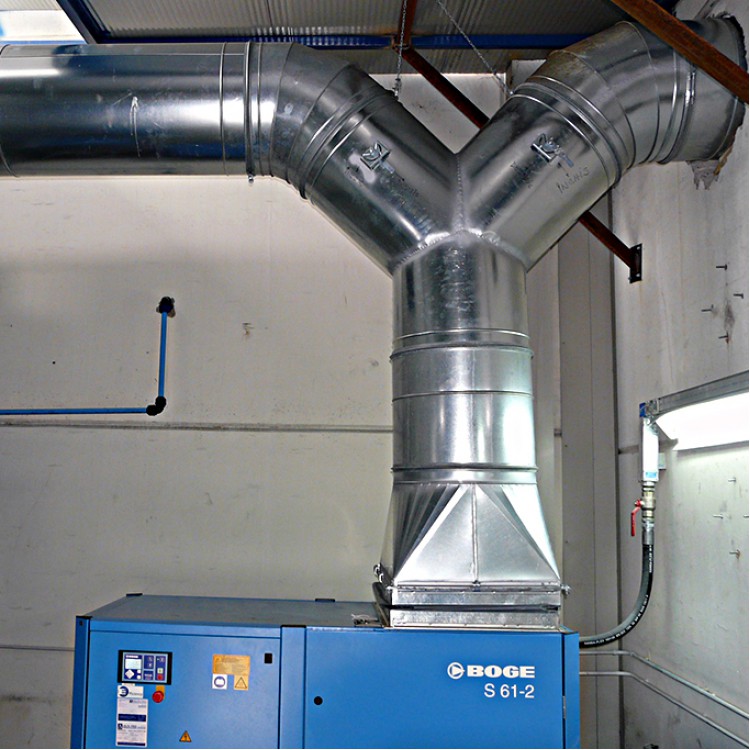

- eliminarea aerului cald din statie, rezulat in urma racirii procesului de comprimare al unui compresor cu surub se realizeaza cu un ventilator (ceea ce inseamna aport suplimentar de energie) sau prin tubulatura de refulare aer cald (tubulatura care se monteaza pe refularea aerului cald de la racire al compresorului);
- tubulatura de refulare se dimensioneaza functie de marimea refularii aerului cald si se calculeaza lungimea acesteia tinandu-se cont de caderea de presiune pe aceasta in asa fel incat sa nu fie afectata racirea compresorului (in cazul tubulaturilor prea lungi se monteaza ventilator axial in tubulatura);
- functie de configuratia statiilor de compresoare trebuie montate si tubulaturi de aspiratie aer proaspat, acestea se dimensioneza si se executa la fel ca tubulaturile de refulare;
- tubulaturile se realizeaza din tabla galvanizata de calitate de grosimi diferite (0,6 la 2 mm) functie de sectiunea tubulaturii, pe utilaje specializate de indoire, iar la montajul la pozitie se imbina etans prin intermediul unor benzi de burete si silicon rezistent la temperatura, cu suruburi;

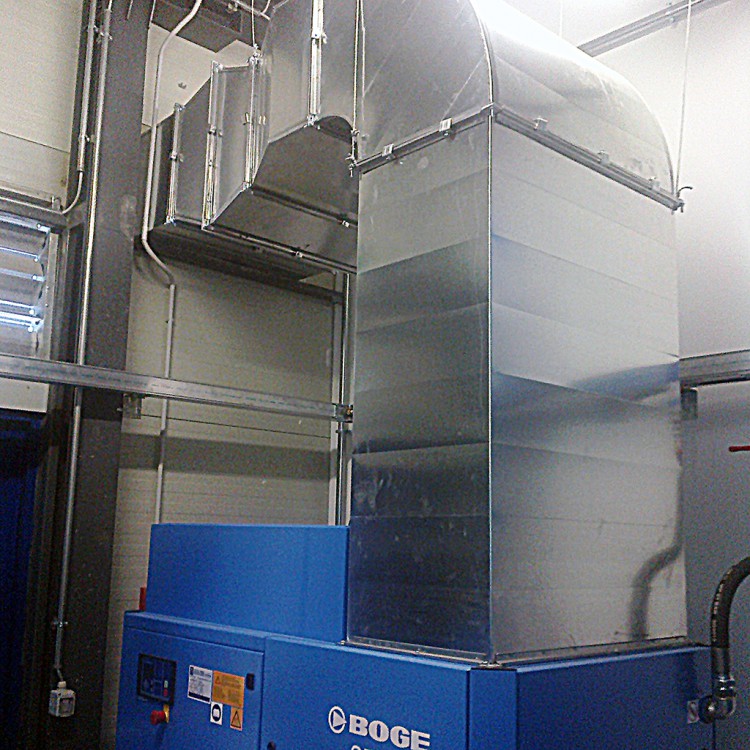

- variantele de sectiuni sunt: dreptunghiulare, circulare sau combinatie intre ele.

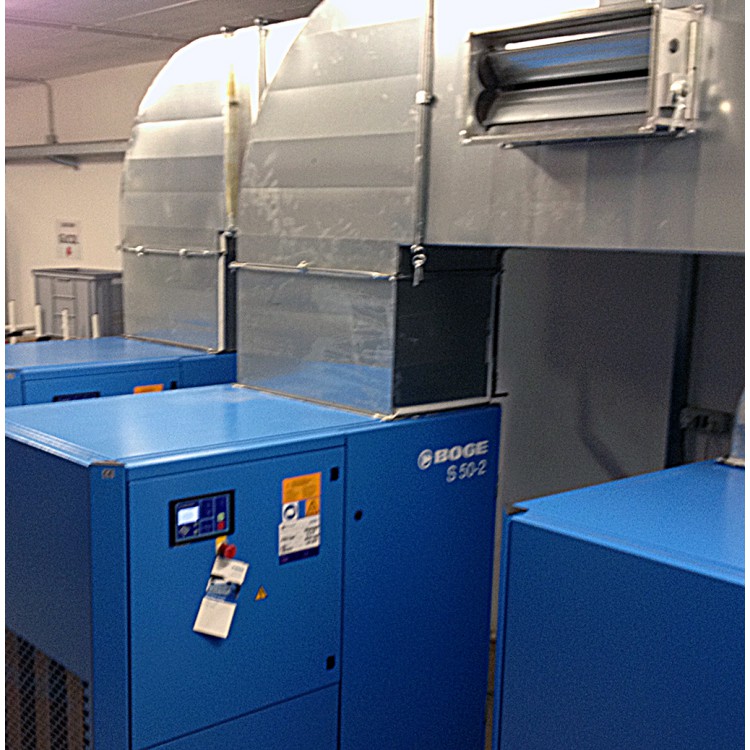

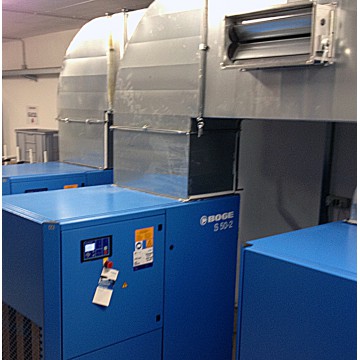

- tubulaturile de refulare pot fi prevazute cu clapete de inchidere/deschidere iarna – vara, elemente speciale de introducere aer cald în statie pe timp de iarna, elemente de amortizare a zgomotului.
